Carcaça de filtro SS (aço inoxidável) / vasos de filtro SS
A carcaça do filtro de aço inoxidável (S.S.) da Zonel Filtech foi projetada para aplicações de filtragem de líquidos e gases/vapor para vários setores. Essas carcaças de filtro SS podem ser usadas tanto para filtração primária quanto para manuseio de filtrado de alta pureza com diferentes bolsas de filtro com classificação de mícron. ou cartuchos de filtro.
A carcaça do filtro de aço inoxidável pode ser produzida com SS 304 e SS316L, que são amplamente utilizados para filtração de líquidos ou gases / vapor de qualidade médica e alimentar, até mesmo outros produtos químicos corrosivos e filtração de materiais de alta temperatura. As superfícies internas e externas da carcaça do filtro SS podem ser tratadas com jato de areia ou polimento conforme solicitado para fazer com que os filtros tenham excelente desempenho de filtração.
Todas as carcaças de filtro SS da Zonel Filtech são produzidas estritamente de acordo com o padrão GB150.1 ~ 150.4-2011, que será testado minuciosamente antes da entrega, incluindo testes de matéria-prima, testes de alta pressão, testes de corrosão e assim por diante. .
Carcaça do filtro de mangas SS – entrada lateral de bolsa única
Introdução geral:
A caixa do filtro de mangas de aço inoxidável de entrada lateral com a construção de uma entrada lateral e uma saída inferior, esse design torna a caixa do filtro SS muito fácil de lavar; design otimizado na fixação e vedação da bolsa de filtro com classificação de mícron, cesta drenada em SS tecido, tampa da carcaça do filtro de bolsa SS estanque a parafuso torna as bolsas de filtro de líquido com um desempenho perfeito mesmo sob alta pressão.
Propriedades:
a. A caixa do filtro de líquido de saco SS (aço inoxidável) com entrada lateral e tampa removível, a solução não transborda ao abrir a caixa do filtro.
b. As caixas do filtro de líquido são aparafusadas, não há necessidade de ferramentas especiais para operá-las.
c. Esta caixa de filtro de saco único SS com uma prateleira de suporte estável e ajustável é fácil de instalar.
d. A carcaça do filtro de mangas SS com solução de vedação otimizada, sem vazamento sob alta pressão.
e. A carcaça do filtro de aço inoxidável com tratamento de polimento sonoro e gaiola de suporte SS protege bem as bolsas de filtro de líquido com classificação de mícron e é fácil de lavar.
f. A carcaça do filtro SS304 e a carcaça do filtro SS316 podem ser escolhidas.
Projeto disponível:
Quantidade do saco de filtro (adequado para sacos de filtro tradicionais e absolutos com classificação de mícron): Único
Tamanho do saco: No.1, 2, 4 e assim por diante, tamanhos especiais podem ser personalizados.
Tamanho de conexão da carcaça do filtro de mangas SS: DIN/ANSI/BSP/NPT
Material dos vasos de filtro de líquido: caixa de filtro SS304, caixa de filtro SS316 e material especial podem ser personalizados.
Anel de vedação das carcaças do filtro de líquido: Buna N/EPDM/Viton/Silicon/ FEP+FPM
Ambientes de aplicação da carcaça do filtro de mangas de aço inoxidável:
Máx. fluxo do alojamento do filtro de mangas SS: 40 CBM/h
(nota: testando o tamanho da casa do filtro: No.2, o fluxo real estará sujeito ao meio filtrante e também às propriedades das soluções)
A temperatura de operação projetada da carcaça do filtro de aço inoxidável: é de 150 graus C.
Pressão projetada da carcaça do filtro de líquido: 10 Bar.
Indústrias aplicáveis de caixas de filtro de mangas de aço inoxidável:
a. Pintura
b. Indústrias eletrônicas
c. Eletrólito
d. Indústrias de sílica
e. Química fina
f. Produção de papel
g. Indústrias alimentares
Os parâmetros típicos das carcaças de filtro industrial de saco único SS lateral:
Tamanho | Saco No.2, mm (polegada) | Saco nº 1, mm (polegada) |
A | Flange: 1350 (53) Rosca: 1310 (52) | Flange: 986 (40) Rosca: 950 (37) |
B | Flange: 210 (8) Rosca: 142 (6) | |
C | Flange: 920 (36) Rosca: 880 (35) | Flange: 556 (22) Rosca: 530 (21) |
D | 200 (8) ajustável | |
E | 200 (8) | |
F | 321 (13) | |
Parâmetros | Bolsa No.2, mm (inch) | Bolsa No.1, mm(inch) |
Entrada/saída (N1/N2) | Mesa: DN50 PN16RF (2” 150#RF)/ Fio: DN50 (2” BSP) | |
Emissão atmosférica(N3) | 1/2” FNPT | |
Imprensa projetada. | 10 bar (145PSI) | |
Temperatura projetada. | 150-degree C (que também está sujeito ao meio filtrante e ao material de vedação | |
Volume do filtro | 28 L (7 Gal) | 17 L (4 Gal) |
Peso líquido | 28 kg (62 lb) | 24 kg (53 lb) |
Carcaça do filtro de mangas SS – bolsa única Entrada superior
Introdução geral da carcaça do filtro de mangas de aço inoxidável:
A casa do filtro de mangas SS de entrada superior com a construção de entrada superior e saída inferior que faz com que a filtração não seja afetada por fluxo turbulento; design otimizado na fixação e vedação da bolsa de filtro de líquido, a tampa do filtro estanque torna a bolsa de filtro de líquido com classificação de mícron um desempenho perfeito mesmo sob alta pressão.
As propriedades das carcaças do filtro de líquido (muitas como carcaças do filtro de água em aço inoxidável para muitas indústrias):
a. A carcaça do filtro SS com entrada superior, não afetada por fluxo turbulento, torna as bolsas de filtro para líquidos com classificação de mícrons a eficiência de filtração e vida útil perfeitas.
b. A carcaça do filtro SS com prateleira de suporte estável e ajustável, fácil de instalar.
c. A carcaça do filtro de líquido SS com estrutura compacta e tubo de fluxo suave, um pequeno efeito de resistência.
d. A carcaça do filtro de mangas SS com solução de vedação otimizada, sem vazamento sob alta pressão.
e. A carcaça do filtro SS com parafuso tem um design estanque, sem necessidade de ferramentas especiais para operação.
f. A caixa do filtro industrial com caixa de filtro tratada com polimento acústico e gaiola de suporte protege bem as bolsas de filtro e é fácil de lavar.
Projeto disponível para a carcaça do filtro industrial:
Quantidade do saco de filtro: único
Tamanho do saco: No.1, 2, 4 e assim por diante, o tamanho especial pode ser personalizado.
Tamanho da conexão: DIN/ANSI/BSP/NPT
Material dos vasos de filtro de líquido: caixa de filtro SS316, caixa de filtro SS304, material especial pode ser personalizado.
Anel de vedação: Buna N/EPDM/Viton/Silicon/ FEP+FPM
Ambientes de aplicação da carcaça do filtro de mangas SS:
Máx. fluxo: 40 CBM/h
(nota: testando o tamanho da casa do filtro: No.2, o fluxo real estará sujeito ao meio filtrante e também às propriedades das soluções)
Temperatura de operação projetada: 150 graus C.
Pressão projetada: 10 Bar.
Aplicações da carcaça do filtro de aço inoxidável:
a. Pintura
b. Indústrias eletrônicas
c. Eletrólito
d. Indústrias de sílica
e. Química fina
f. Produção de papel
g. Indústrias alimentares
Os parâmetros típicos:
Para mais informações, não hesite em contactar a Zonel Filtech!
Carcaça de filtro multi-bolsa SS
Introdução geral e propriedades da caixa do filtro multi-saco de aço inoxidável:
A caixa do filtro multi-bolsa SS é sempre adotada como caixa do filtro de líquido ou caixa do filtro de água para muitas aplicações industriais: A caixa do filtro multi-bolsa SS tem um design aberto do tipo rotativo, fácil de operar;
A carcaça do filtro SS com seu design compacto e tamanho pequeno reduz a perda de solução;
A carcaça do filtro de mangas SS com design de saída otimizado, descarregando completamente;
A carcaça do filtro de líquido SS com a solução de vedação perfeita para obter vazamento 0.
Projeto disponível para carcaça de filtro multi-bolsa em aço inoxidável:
Quantidade de saco de filtro de líquido: saco múltiplo.
Tamanho do saco para a carcaça do filtro SS: No.1,2 e assim por diante, o tamanho especial pode ser personalizado.
Tamanho de conexão da carcaça do filtro de mangas SS: DIN
Material disponível para a carcaça do filtro SS: carcaça do filtro em aço inoxidável 316L, carcaça do filtro em aço inoxidável 304, material especial pode ser personalizado.
Anel de vedação: Buna N/EPDM/Viton/Silicon/ FEP+FPM
Aplicações da carcaça do filtro multi-bolsa de aço inoxidável:
a. Pintura
b. Indústrias eletrônicas
c. Eletrólito
d. Óleo e gás
e. Química fina
f. Produção de papel
g. Indústrias alimentares
h. Metalurgia
Os parâmetros típicos da carcaça do filtro de mangas de aço inoxidável:
Quantidade do saco filtrante | Máx. Fluxo (CBM/hr) |
3 | 120 |
4 | 160 |
6 | 240 |
8 | 320 |
12 | 480 |
17 | 680 |
23 | 920 |
25 | 1000 |
70 | 2000 |
Parâmetros | 1 ensacar | 3 ensacar | 6 ensacar | 12 ensacar | 17 ensacar | 23 ensacar |
Entrada/saída | DN50 | DN80 | DN150 | DN200 | DN250 | DN250 |
Saída de ar | DN15 | |||||
Imprensa. Conexão do medidor | DN15 | |||||
Descarregar conexão | DN15 | |||||
Pressão projetada | 10-16 Bar | |||||
Temperatura projetada | Como organizar | |||||
Volume da carcaça do filtro | 28L | 180L | 274L | 750L | 995L | 1336L |
Peso | 28kg | 155kg | 210kg | 620kg | 880kg | 1000kg |

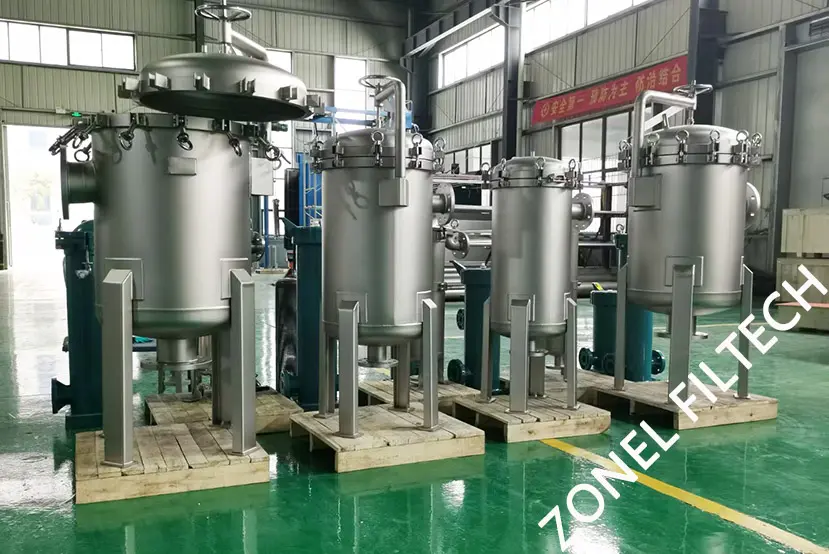

Alojamento de filtro do cartucho dos SS
Introdução geral e propriedades da caixa do filtro de aço inoxidável do cartucho:
A carcaça do filtro de cartucho SS da Zonel Filtech vem principalmente com uma carcaça de filtro SS projetada para vários cartuchos, que é combinada com recipiente de aço inoxidável e cartuchos de filtro de líquido ou cartuchos de filtro de ar/vapor, a direção da solução/fluxo de ar é de fora para dentro dos cartuchos de filtro, o filtrado flui para fora do núcleo interno dos cartuchos de filtro e as partículas sólidas serão bloqueadas na superfície dos cartuchos de filtro.
A carcaça do filtro de cartucho de aço inoxidável (a oferta principal inclui a carcaça do filtro de cartucho de aço inoxidável 304 e a carcaça do filtro de cartucho de aço inoxidável 316L) é sempre colocada a jusante das máquinas de filtro de pressão para ajudar a filtrar as partículas finas do líquido/gás.
Projeto disponível para caixa de filtro de aço inoxidável de cartucho:
A carcaça do filtro de cartucho SS pode ser dividida em carcaça de filtro de cartucho único e carcaça de filtro multicartucho.
O tamanho do cartucho do filtro para a caixa do filtro do cartucho SS pode ser de 10 ~ 40 ”
Tamanho da conexão: DIN/ANSI/BSP/NPT
Material da carcaça do filtro SS: 304/316L, os materiais especiais podem ser personalizados.
Anel de vedação da carcaça do filtro SS: Buna N/EPDM/Viton/Silicon/ FEP+FPM
Ambientes de aplicação para Carcaça de Filtro Cartucho SS:
Máx. fluxo: 1 CBM/hora
(nota: testando o tamanho do cartucho de filtro: 20”, o fluxo real estará sujeito ao meio filtrante e também às propriedades das soluções)
Temperatura de operação projetada: 150 graus C.
Pressão projetada: 10 Bar.
Indústrias aplicáveis para carcaça de filtro de cartucho SS:
a. Pintura
b. Indústrias eletrônicas
c. Eletrólito
d. Indústrias de sílica
e. Química fina
f. Produção de papel
g. Indústrias de alimentos/bebidas
eu. indústrias farmacêuticas
Parâmetros técnicos relevantes da carcaça do filtro SS do cartucho para referência:
Parâmetros | 12 cartuchos | 20 cartuchos | 90 cartuchos | 130 cartuchos |
Entrada/saída | DN50 | DN80 | DN150 | DN150 |
Saída de ar | DN15 | |||
Imprensa. Conexão do medidor | DN15 | |||
Descarregar conexão | DN15 | |||
Pressão projetada | 10-16 Bar | |||
Temperatura projetada | Como organizar | |||
Volume da carcaça do filtro | 125L | 180L | 900L | 1250L |
Peso | 120kg | 130kg | 600kg | 780kg |
Carcaça de filtro de cartucho de alto fluxo – série HFC
Introdução geral e propriedades da carcaça do filtro de cartucho de alto fluxo:
A carcaça do filtro de cartucho de alto fluxo da série HFC adotou os cartuchos de filtro de alto fluxo em vez do tradicional cartucho de filtro PP fundido, o volume de fluxo por cartucho único pode ser de até 50 CBM por hora.
Geralmente, 1 unidade de cartuchos de filtro de alto fluxo de 40 polegadas é igual a 20 unidades de cartuchos de filtro PP fundidos com o mesmo comprimento, o que significa que a caixa do filtro pode ser projetada menor e muito mais conveniente para trabalhos de manutenção, também pode obter um muito solução de filtragem mais econômica, é claro.
Projeto disponível para carcaça de filtro de cartucho de alto fluxo:
Quantidade do cartucho: 1 ~ 50 unidades
Tamanho do cartucho de filtro: 20~60”
Material da carcaça do filtro: SS 304 / SS 316
Anel de vedação: EPDM / Viton / Silicone / FEP+FPM / Buna N
Ambiente de aplicação para carcaça de filtro de cartucho de alto fluxo:
Volume máximo de fluxo de teste: 20 CBM/hora @ cartucho de filtro de 20”.
Temperatura de projeto: 150 graus C.
Pressão de projeto: 10 bar.
Indústrias aplicáveis para carcaça de filtro de cartucho de alto fluxo:
a. Pintura
b. Indústrias eletrônicas
c. Eletrólito
d. Indústrias de sílica
e. Química fina
f. Produção de papel
g. Indústrias de alimentos/bebidas
eu. indústrias farmacêuticas
Produtos relevantes:
Cartuchos de filtro de líquido Sistema completo de filtro de camada de torta de filtro de vela
Filtros de velas
As propriedades do filtro de vela da Zonel Filtech:
a. Os filtros de vela da Zonel FIltech com grande volume de fluxo podem filtrar diretamente ou ser revestidos primeiro com filtração de bolo para melhorar a eficiência do filtro, amplamente utilizados para reciclagem de bolo e aplicações de concentração de líquidos, e o bolo pode ser lavado antes de reciclá-los, com uma pureza muito maior.
b. O filtro de vela foi controlado por PLC, os procedimentos de filtro como alimentação da solução, pré-filtração, filtragem, drenagem do refinado, liberação reversa do bolo, descarga do bolo e assim por diante serão organizados automaticamente.
c. Adequado para alta precisão, alto teor de partículas sólidas e filtração de soluções pegajosas.
d. A distância elemento filtrante/vela filtrante é ajustável de acordo com a espessura da torta solicitada.
e. A carcaça do filtro de vela é altamente vedada e adequada para tratamento com soluções corrosivas ou perigosas.
f. O filtro de vela Com um design de secagem otimista, pode atender a vários requisitos de teor de umidade de diferentes clientes.
g. O filtro de vela tem design estático, fácil de manter
Parâmetros técnicos do filtro de vela:
Pressão de projeto: 0,6 MPa, 1,0 MPa, 1,6 MPa, 2,0 MPa (pressão super alta pode ser personalizada)
Elemento filtrante: tubo de filtro têxtil sem costura, tubo de malha SS, cartucho de filtro sinterizado de metal, etc.
Temperatura operacional projetada: 0 ~ 300 graus C.
Projeto de volume de fluxo: 10~300 m3/h
Área de filtro: 0,9 ~ 60 m2 (mais área de filtro pode ser personalizada)
Diâmetro da carcaça do filtro: 250 ~ 2500 mm
Pressão de ar de sopro reverso: 0,2 ~ 0,3 MPa
Sistema de controle: PLC, DCS
Tamanho de entrada/saída: 2~24”
O material da máquina atende às soluções: SS 304/SS316L, 904L, entre outros podem ser customizados de acordo com a necessidade.
O revestimento lateral interno para anticorrosivo pode ser: PP, PE, F30, F40, F46, PFA
Material de vedação: NBR, VITON, borracha de silicone, etc.
Válvulas de drenagem: válvulas borboleta de vedação suave ou de vedação rígida.
Instrumentos opcionais podem ser escolhidos: manômetro/transmissor de pressão, sensor de espessura de bolo, sensor de nível de líquido, transmissor de volume de fluxo, etc.
Aplicações do filtro de vela:
Usado principalmente para filtração de líquidos nas indústrias químicas, indústrias de alimentos e bebidas, processamento de máquinas, indústrias farmacêuticas, etc.
